Lamellenvorhänge Messanleitung
|
Standardanlagen |
Plafondanlage |
Slopeanlageanlagen |
Allgemeine Hinweise
Montagevarianten
|
Montage vor der Fensternische |
Anbringen mit Wandhalter Einstellbare Abstandsmasse: |
Anbringung mit Einbauprofil (Schienenbefestigung mit Kunststoffclip) |

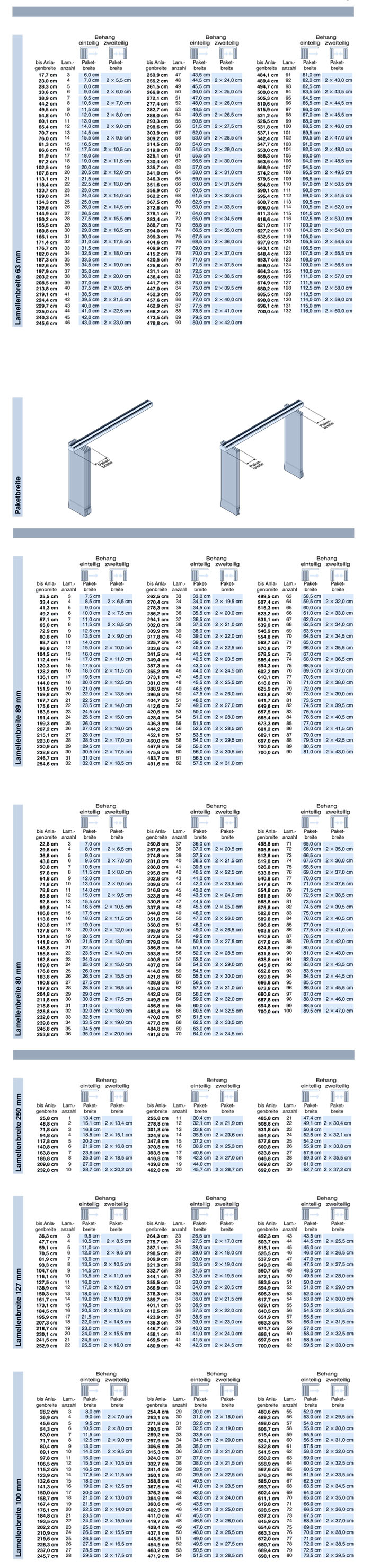

Paketbreiten
Die Paketbreite ist die Breite der geöffneten Lamellen. Sie ist von der Zahl der Lamellen und damit von der Breite der Anlage und der Breite der Lamellen abhängig. Eine Übersicht über die Paketbreite im Verhältnis zur Anlagenbreite finden Sie weiter unten.
Berücksichtigen Sie die Paketbreite beim Ermitteln der Anlagenbreite, damit Sie Ihr Fenster nach der Montage Problemlos öffnen können.
Möglichkeiten der Anbringung
|
Montage vor der Fensternische |
Montage in der Fensternische |
Montage an der Wand |
Aufmass bei Standardanlagen

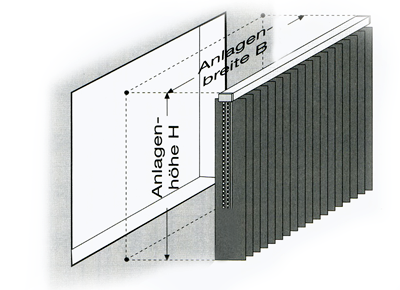

Standardanlage mit freihängenden Lamellen
Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenhöhe H
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)
Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.
Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.
Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:
Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

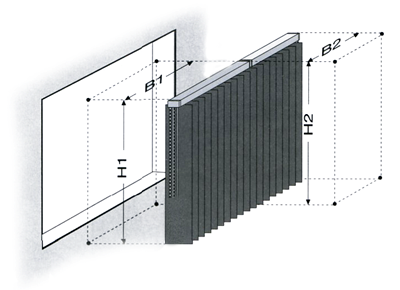

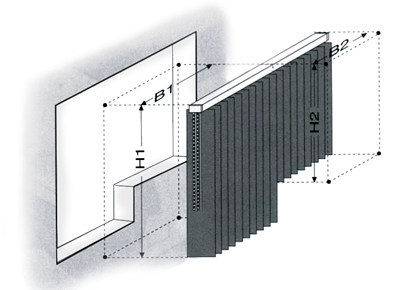

Standardanlage mit unterschiedlichen Lamellenlängen
Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)
Montage in der Fensternische
Messen Sie die Breite der gesamten Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.
Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.
Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:
Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:

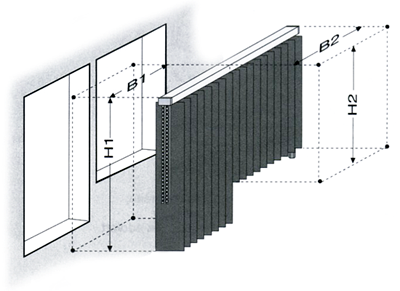

zwei Standardanlagen mit Überlappung
Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)
Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.
Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.
Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:
Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:
Standardanlage mit zwei separat verfahrbaren Behängen
Bestellbreite = Anlagenbreite B (B1 linke Behangseite, B2 rechte Behangseite)
Bestellhöhe = Anlagenhöhe H (H1 linke Behangseite, H2 rechte Behangseite)
(Oberkante Schiene bis Unterkante Lamelle ohne Montagematerial)
Montage in der Fensternische
Messen Sie die Breite der Fensternische und ziehen Sie von dieser 1cm ab. Empfohlene Bodenfreiheit 1cm bei glatten Böden/Fensterbrettern, 3cm bei hochflorigen und "schiefen" Böden.
Montage an der Decke
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus 4mm für den Deckenclip bzw. 6 mm für den Schnellmontageclip ab.
Montage an der Wand
Messen Sie die Breite Ihrer Fensternische und fügen Sie den gewünschten Überstand zu beiden Seiten hinzu. Beachten Sie beim Überstand nach oben die Höhe der Wandhalter:
Für genügend Bodenfreiheit ziehen Sie je nach Beschaffenheit des Bodens 10 bis 30 mm plus und die Höhe des Winkelarms Wandhalters ab:
Bei der Bestellung Hauptbedienseite mit angeben.
Paketbreiten
Paketbreiten berücksichtigen, so dass Sie nach der Montage Ihr Fenster wie gewohnt öffnen können.
Aufmass bei Plafondanlagen
Oben und unten geführte Vertikalanlage mit feder-gespannten Lamellen zwischen zwei Schienen
Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenhöhe H
(Oberkante Schiene bis Unterkante Schiene)
Montage in der Fensternische
Messen Sie die Bestellbreite und ziehen Sie von dieser 1cm ab. Schienen müssen parallel montiert werden.

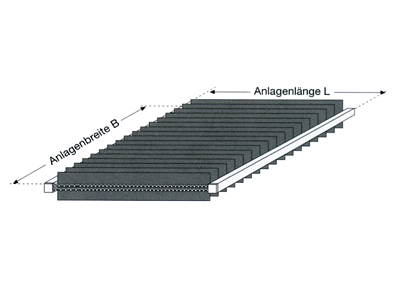

Waagerecht montierte Plafond-Anlage mit feder-gespannten Lamellen zwischen zwei Schienen
Bestellbreite = Anlagenbreite B
Bestellhöhe = Anlagenlänge L
(rechte Aussenkante der Schiene bis bis linke Aussenkante der Schiene)
Montage in der Fensternische
Messen Sie die Bestellbreite und ziehen Sie von dieser 1cm ab. Schienen müssen parallel montiert werden.
Aufmass bei Slopeanlagen

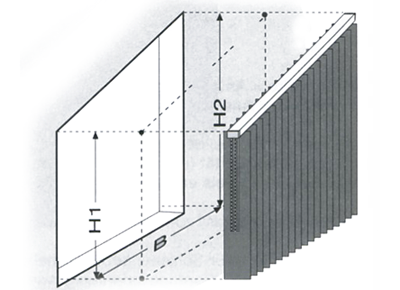

Slopeanlagen mit niedriger Seite links bzw. rechts
Bestellbreite = Basisbreite
Bestellhöhe = Bestellhöhe H1 und H2
Bestellmasse entsprechen den Massen der fertigen Anlage inklusive Bedien- und Befestigungselementen.
Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

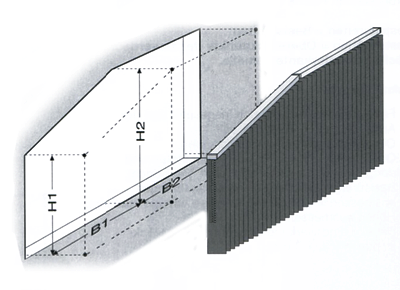

Slope- und Standardanlage kombiniert
Bestellbreite = Basisbreite B1 und B2
Bestellhöhe = Bestellhöhe H1 und H2
Bestellmasse entsprechen den Massen der fertigen Anlage inklusive Bedien- und Befestigungselementen.
Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.
zwei Slopeanlagen mit Überlappung
Bestellbreite = Basisbreite B1 und B2
Bestellhöhe = Bestellhöhe H1, H2 und H3
Bestellmasse entsprechen den Massen der fertigen Anlage inklusive Bedien- und Befestigungselementen.
Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.

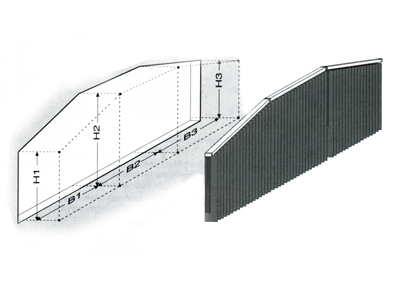

Standardanlage mit zwei Slopeanlagen und Überlappung
Bestellbreite = Basisbreite B1, B2 und B3
Bestellhöhe = Bestellhöhe H1, H2 und H3
Bestellmasse entsprechen den Massen der fertigen Anlage inklusive Bedien- und Befestigungselementen.
Montage in der Fensternische
Empfohlene Bodenfreiheit 1cm bei glatten Böden, 3cm bei hochflorigen und "schiefen" Böden.
